„Hansheng Automation“, kylanti tiksliosios gamybos žvaigždė, sukūrė savo Cam Indexing Systems kaip pramonės etaloną, kurio pakartojamumas yra ±15 lanko{1}} sekundės. Jo tuščiavidurio išėjimo veleno pavarų dėžė, kurios tikslumas yra ±20 lanko- sekundės, nustatė naują rotacinio padėties nustatymo standartą. Jo planetiniai ir harmoniniai reduktoriai gali pasigirti 1 lanko{7}}minutės blyksniu, peržengdami perdavimo tikslumo ribas. Nuo liejinių su ±0,05 mm nuokrypiais iki DIN 5 tiksliųjų krumpliaračių ir nuo CNC apdirbimo ±0,02 mm tikslumu iki greito{12}}pristatymo gamykloje dalių – šį tikslaus gamybos standartą taiko pirmaujančios įmonės tokiose pramonės šakose kaip tabakas, farmacija, robotika, popieriaus gamyba.
Kas yra indeksavimo sistema?
Kumštelių indeksavimo sistemos yra integruoti transmisijos sprendimai, apimantys kumštelio rodyklę, pavaros variklį, valdymo sistemą ir kitas dalis. Pagrindinis dalykas, kurį jie daro, yra naudoti iš anksto-užprogramuotas funkcijas, kad ruošiniai judėtų tiksliais, su pertrūkiais, nenutrūkstamais arba pirmyn-ir-atgal. Prieš įtraukiant ją į gamybos liniją, ši sistema praeina išankstinį-gamyklinį paleidimą (mechaninių parametrų derinimas ir elektrinių signalų kalibravimas). Tai sutrumpina-svetainės paleidimo laiką 80 %, palyginti su savarankišku-surinkimu iš įsigytų dalių. Kiekvienos dalies sąveikos tikslumas yra ±30 lanko sekundžių (apie ±0,0083 laipsnio), o tai išsprendžia tokias problemas kaip vibracija ir tikslumo praradimas, atsirandantis, kai dalys neveikia kartu.
Ši technologija puikiai suderina servovariklius ir kumštelius farmacijos pakuočių gamybos linijose, kad nebūtų tarpo tarp receptinių buteliukų užpildymo, uždengimo ir ženklinimo stočių.
Pagrindiniai produkto pranašumai
Didelis tikslumas
Standartinio modelio padėties nustatymo tikslumas yra ± 30 lanko sekundžių, pritaikyto modelio padėties nustatymo tikslumas yra ± 15 lanko sekundžių, o vidinių konstrukcinių komponentų CNC apdirbimo tikslumas yra ± 0,02 mm. Nuo pagrindinių komponentų iki viso mazgo tikslumo paklaida yra griežtai kontroliuojama viso proceso metu, kad būtų išvengta vibracijos ir padėties nukrypimų.
Plug and play, diegimo efektyvumas padidėjo 80 %
Visiškas mechaninių parametrų suderinimas (variklio greičio ir padalijimo dažnio pritaikymas) ir elektrinio signalo kalibravimas (signalo delsos sumažinimas) prieš išvažiuojant iš gamyklos, žymiai sumažinant gamybos linijos prastovos laiką, palyginti su atskirai įsigyjamais komponentais surinkimui (reikia 3-5 dienų profesionalaus derinimo).
Kelių{0}}scenarijų pritaikymas
Cam Indexing Systems palaiko tinkintus reikalavimus, pvz., atsparumą aukštai temperatūrai, dulkių prevenciją ir hidroizoliaciją, ir gali atitikti specialius scenarijus, pvz., 10 000 klasės švarią medicinos prietaisų aplinką ir didelės spartos{1}}atsparumą vibracijai maisto pakuotėms.
O kumštelis ir laikiklis yra pagaminti iš labai -dėvėjimuisi atsparių medžiagų, suderintų su aukštos-kokybės guoliais ir sandarinimo konstrukcija, mažinančiais trinties nuostolius, prailginančius įrangos tarnavimo laiką ir prisitaikydami prie 24 valandas nepertraukiamos gamybos sąlygų.
Kokios yra šio gaminio išorinio ryšio parinktys?
Varikliai, pavarų dėžės, sankabos, stabdžiai, jungiamosios plokštės, jutiklių jungikliai, jutiklių kumšteliai, jutiklių laikikliai, paskirstymo skriemuliai, paskirstymo diržo skriemuliai, sukimo momento ribotuvai, VFD ir kt.
|
|
|
|

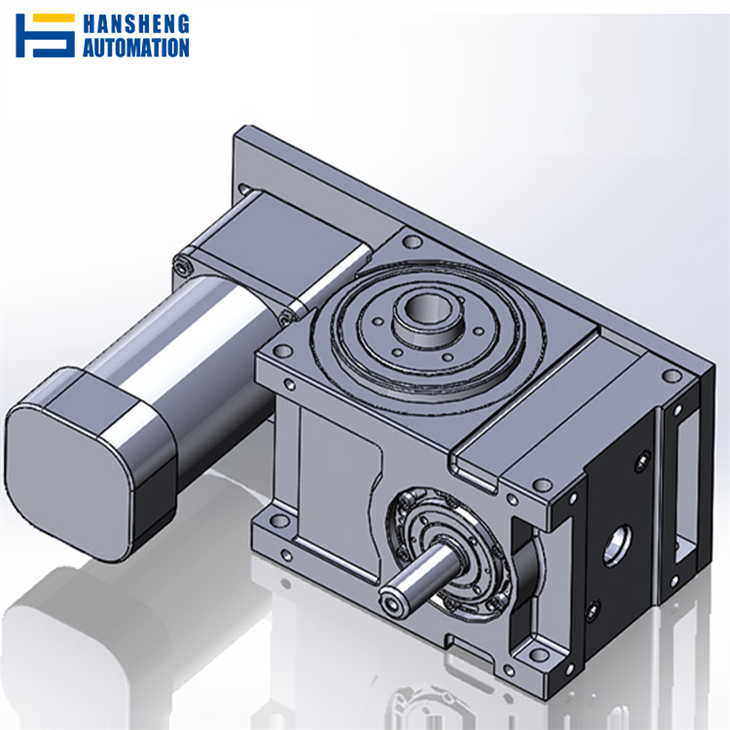

Tiesioginio prijungimo kameros rodyklė ir pavarų variklis Horizontalus tipas |
Diržinės transmisijos kumštelio rodyklė ir pavarų variklis (netiesioginis ryšys) Vertikalus tipas |
|
|
|
|
Diržinės transmisijos kumštelio rodyklė ir pavarų variklis (netiesioginis ryšys) Stačiojo kampo tipas |
Netiesioginio ryšio kumštelio rodyklė ir pavarų variklis (skraidyklė transmisija) Stačiojo kampo tipas |
|
|
|
|
Tiesioginio ryšio DT indeksavimo lentelė su pavarų dėže ir varikliu Stačiojo kampo tipas |
Tiesioginio prijungimo DF indeksavimo pavara su pavarų dėže ir varikliu Vertikalus variklio tipas |
Kaip veikia kameros indeksavimo sistemos
Kumštelio indeksavimo sistema veikia su specialiai sukurtu kumštelio profiliu, sąveikaujančiu su pasekėju. Reguliuojant sukimosi arba indeksavimo veiksmą, šis kumštelio profilis generuoja pradžią- ir sustabdymą. Žemiau pateikiami pagrindiniai komponentai ir procedūra.
Profilio kamera
Paprastai suformuotas statinės arba rutulinės formos, kumštelio profilis yra tiksliai suprojektuotas taip, kad nurodytų konkretų judėjimą ir laikymo laiką. Kumštelio forma nustato kiekvieno rodyklės kampą ir laiką, kai jis pasisuka.
Vadovų sekimo mechanizmas
Sekėjas liečiasi su kumštelio paviršiumi. Sekiklį varo kumštelio sukimai, kurie taip pat užtikrina kontroliuojamą judėjimą. Šis judėjimas perduodamas išėjimo velenui, sukuriant linijinį arba su pertrūkiais sukimąsi.
Išėjimo ir pavaros velenas
Kumštelinio profilio konstrukcija leidžia išėjimo velenui suktis tiksliai į nurodytą padėtį ir išlaikyti (išlaikyti) prieš pereinant į kitą padėtį. Dėl šio nutrūkstamo judesio galima atlikti tokias užduotis kaip pristabdymas, apdorojimas ir komponentų indeksavimas nurodytose vietose.
Korpusas ir guoliai
Namo su aukščiausios kokybės guoliais viduje kumštelis ir sekiklis yra apsupti, kad sumažintų trintį, užtikrintų sklandų veikimą ir pailgintų sistemos eksploatavimo laiką.
Kaip pasirinkti kameros rodyklės modelį
Patikslinkite taikymo reikalavimus
Indeksavimo padėtis: nustatykite reikiamą darbo stočių skaičių, tai yra, kumštelio rodyklės indeksavimo pozicijų skaičių kiekviename judesyje.
Indeksavimo kampas: nustatykite kiekvieno sukimosi kampą pagal darbo padėčių skaičių ir taikymo reikalavimus.
Įvesties veleno greitis: įvesties veleno greičio supratimas yra svarbus parametras skaičiuojant perdavimo santykį ir rodyklės tarnavimo laiką.
Apkrovos sąlygos: nustatykite apkrovą, kurią reikia išlaikyti, įskaitant tokius veiksnius kaip keliamoji galia, inercija ir trintis.
Taikymo scenarijus: apsvarstykite, ar reikalingi specialūs reikalavimai, tokie kaip atsparumas aukštai temperatūrai, dulkių prevencija ir hidroizoliacija.
Apskaičiuokite sukimosi laiką ir laukimo laiką
Indeksavimo laikas: nustatykite laiką, kurio reikia kumšteliui pereiti iš vienos padėties į kitą.
Stay time (Stovėjimo laikas): nustatykite laiką, kada rodyklė sustoja, ty laiką, kurį gaminys turi išlikti vienoje padėtyje.
Šie laikai yra glaudžiai susiję su visos sistemos darbo ritmu ir turi būti suderinti su proceso reikalavimais.
Pasirinkite kumštelio kreivę
Pasirinkite tinkamas kreives pagal taikymo reikalavimus, pvz., pastovaus greičio judėjimo kreivę, pagreičio lėtėjimo kreivę ir kt., kad užtikrintumėte sklandų indeksavimo veiksmą, sumažintumėte poveikį ir pailgintumėte įrangos tarnavimo laiką.
Nustatykite išėjimo sukimo momentą ir inerciją
Apskaičiuokite išėjimo veleno sukimo momentą ir apkrovos inerciją ir pasirinkite Indekserio sukimo momento lygį pagal apkrovos reikalavimus.
Įsitikinkite, kad rodyklė gali atlaikyti apkrovos inercijos momentą, kad išvengtumėte vibracijos ar nukrypimų įrenginio veikimo metu.
Pasirinkite tinkamą modelį ir modelį
Remiantis anksčiau nustatytais parametrais, ieškokite reikalavimus atitinkančių modelių gamintojo pateiktame prekių kataloge.
Pasirinkite tinkamą modelį ir specifikacijas, atsižvelgdami į indeksatoriaus dydį, montavimo būdą ir išėjimo veleno reikalavimus.
Atsižvelkite į specialius poreikius
Jei yra specialūs reikalavimai, tokie kaip atsparumas aukštai temperatūrai, dulkių prevencija, hidroizoliacija ir pan., į juos taip pat reikėtų atsižvelgti renkantis.
Norint nustatyti, ar jie atitinka specialius dizaino poreikius, reikia pranešti apie pritaikymo reikalavimus.
Patvirtinkite pasirinkimą su gamintoju
Susisiekite su gamintoju apie preliminarų atrankos planą, kad patvirtintumėte, ar jis atitinka reikalavimus, ir gautumėte techninę pagalbą.
Tiksliai sureguliuokite parametrus pagal faktinę situaciją, kad galutinis pasirinkimas atitiktų bendrus įrangos reikalavimus.
Taikymo scenarijai
| Pramonės sektorius | Gamybos linijos tipas | Išspręstos pagrindinės problemos |
|---|---|---|
| Elektronikos gamyba | Mobiliojo telefono pagrindinės plokštės surinkimo linija | Greitas perjungimas tarp kelių stočių (12 stočių) ±0,01 mm tikslumu |
| Maisto pakavimas | Greitai paruošiamų makaronų automatinė bokso linija | Didelio{0}}greičio indeksavimas (200 aps./min.) + antivibracijos-reikalavimai |
| Automobilių komponentai | Stabdžių trinkelių surinkimo ir tikrinimo linija | Didelė apkrova (500 kg) + signalo jungtis su bandymo įranga |
| Medicinos prietaisai | Švirkštų surinkimo gamybos linija | Švari aplinka (10 000 klasė) + mažas triukšmas (mažesnis arba lygus 65 dB) |
DUK
Kl.: Kokie yra kumštelio indeksavimo sistemos pranašumai, palyginti su varikliu ir rodykle atskirai pirkimu?
A: Pagrindiniai pranašumai yra „sinerginis tikslumas“ ir „diegimo efektyvumas“.
Kalbant apie tikslumą, gamykloje{0}}suderintas mechaninių parametrų derinimas (pvz., variklio greičio ir indeksavimo dažnio derinimas) ir elektrinio signalo kalibravimas (kuris sumažina signalo delsą) užtikrina koordinuotą ±30 lanko sekundžių tikslumą. „Komponentų tolerancijos kaupimas“ gali lengvai sumažinti tikslumą iki mažesnio nei ±0,02 laipsnio, kai dalys sudedamos atskirai.
Kalbant apie efektyvumą, sistema veikia „plug{0}}and-“ ir ją galima nustatyti vietoje per mažiau nei dvi valandas. Atskirų dalių surinkimas (įskaitant parametrų atitikimą ir tvirtinimo signalus) užtrunka nuo 3 iki 5 dienų profesionalaus paleidimo.
Po priežiūros taip pat lengviau.
K: Ar jums reikia specialistų, kad įdiegtumėte sistemą? Kokie yra svetainės reikalavimai?
A: Jums nereikia specialių žmonių, kurie atliktų pagrindinį diegimą (yra visas diegimo vadovas ir vaizdo įrašo instrukcija), tačiau jūs turite atitikti šiuos dalykus:
Kad sistema nevibruotų, kai ji pakrypsta, tvirtinimo paviršius turi būti lygus 0,1 mm/m tikslumu (patikrinamas gulsčiuku).
Palikite bent 300 mm erdvės šilumai išeiti (varikliui ir valdikliui veikti reikia oro).
Maitinimo stabilumas: Įtampos pokytis mažesnis arba lygus 5% (rekomenduojama naudoti įtampos stabilizatorių, nes kitaip tai gali pakenkti valdymo tikslumui).
Kl.: Kiek laiko užtrunka sistemos pritaikymas konkrečiam scenarijui?
A: Tinkinimo procedūra ir ciklas paprastai yra tokie:
Patvirtinti reikalavimus (1–3 dienos): pateikite gamybos linijos brėžinius (arba atlikite vietos tyrimą), kad būtų aiškesni dalykai, pvz., apkrova, greitis, diegimo vieta ir ryšio protokolas. Tada padarykite scheminį išdėstymą.
Gamyba ir paleidimas (15–20 dienų): pagaminkite dalis pagal planus ir užbaikite išankstinį-eksploatavimą, į kurį įeina 72 valandos nepertraukiamo veikimo bandymo.
Pristatymas: Tai priklauso nuo logistikos sąlygų.
