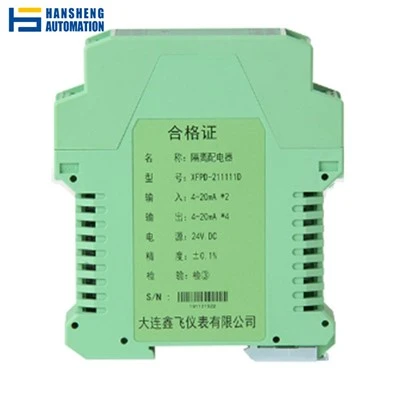

Analoginis įvesties izoliatorius
„ThinPhy XFPD-M11D-G“ analoginis įvesties izoliatorius yra aukštos kokybės įtaisas, skirtas užtikrinti tikslų ir patikimą analoginių signalų perdavimą, tuo pačiu užtikrinant elektrinę izoliaciją. Jis iš esmės išskiria įvesties signalus iš sistemos žemės, užkertant kelią trikdžiams, triukšmui ir žemės kilpoms, kurios gali paveikti signalo vientisumą.
Paprastai jis naudojamas atskirti ir perduoti analoginius signalus iš jutiklių į valdymo sistemas, užtikrinant signalo tikslumą ir sistemos stabilumą. Jis gali būti naudojamas įvairiose pramoninėse programose, siekiant apsaugoti įrangą ir personalą nuo aukštos įtampos ir srovės. XFPD-M11D-G yra idealus naudojimui aplinkoje, kuriai reikalingas didelis signalo ištikimybė ir jautrios elektronikos apsauga.
Produkto parametrai
Maitinimo šaltinis: DC 18 ~ 32 V (tipinė 24 V DC vertė)
Įvesties signalas: nuolatinės srovės signalas
Įėjimo varža: apie 50Ω
Išvesties signalas: aktyvi srovė: {{0}} (4) Ma ~ 2 0 Ma; 0 ma ~ 10ma; Pasyvi srovė: 4MA ~ 20MA; nuolatinės įtampos: 0 (1) V ~ 5V; 0 V ~ 10 V;
Apkrovos talpa: Aktyvus: 0 (4) Ma ~ 20MA:<5002; 0mA~10mA: <1k2 Passive: RL≤【(U-3)/0.02】Ω; U Power supply voltage for the loop: 0(1)V~5V:>1MQ; 0V~10V:>2MQ;
Visas apkrovos energijos suvartojimas: 24 VDC maitinimo šaltinis, dvigubo kanalo pilna apkrova 20mA išvestis 2.5W
Išėjimo virpėjimas:<5mVrms (load 2502)
Output voltage: open circuit voltage ≤26V, full load 20mA output voltage>15.5V
Temperatūros dreifas: 40 ppm/ laipsnis
Atsakymo laikas:<0.2ms
Stabilizavimo laikas:<2ms
Dielectric strength: >1500VAC (tarp įvesties/išvesties/maitinimo šaltinio)
Insulation resistance: >100MQ (tarp įvesties/išvesties/maitinimo šaltinio)
Elektromagnetinis suderinamumas: EMC atitinka IEC 61326-3
