„Hansheng Automation (Dongguan) Co., Ltd.“ yra viena iš labiausiai patyrusių įstrižinės pavaros gamintojų ir tiekėjų Kinijoje. Jei ketinate prekiauti didmenine prekyba-efektyviomis, Kinijoje pagamintomis įpjovomis, kviečiame gauti kainoraštį ir pasiūlymą iš mūsų gamyklos. Taip pat yra pritaikytos paslaugos ir OEM & ODM paslaugos.
Produkto savybės

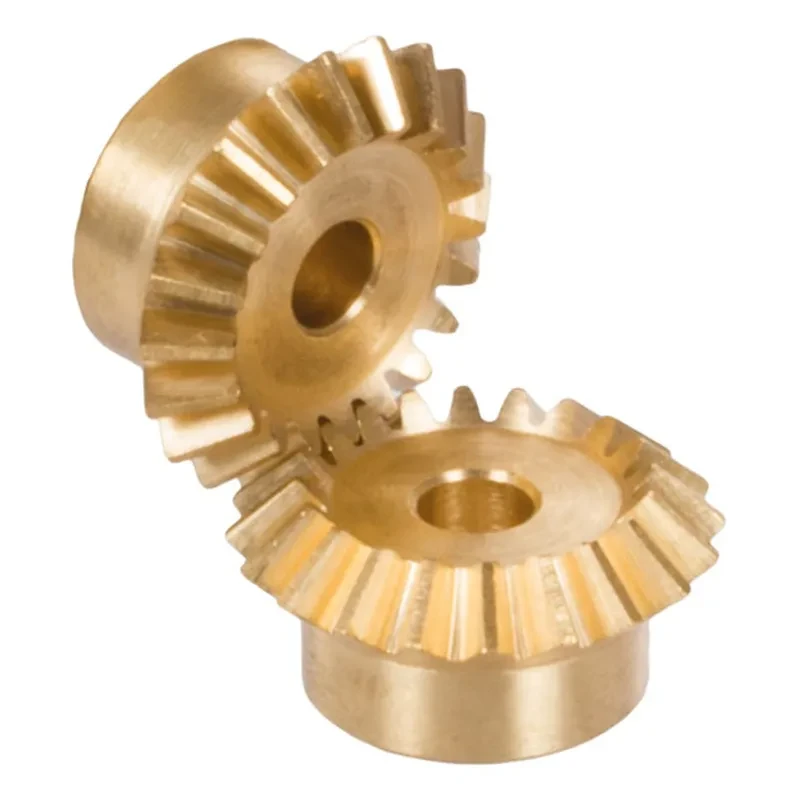

„Miter Gears“ yra specifinis kūginių krumpliaračių potipis, kai dvi krumpliaračiai susikerta 90 laipsnių kampu ir turi vienodą dantų skaičių, todėl pavaros santykis yra 1:1. Dėl to jie idealiai tinka nukreipti judesį nekeičiant greičio ar sukimo momento.
Pagrindiniai mūsų kampinių krumpliaračių pranašumai
Optimalus galios perdavimas
Mūsų Mitr Gears yra suprojektuoti taip, kad užtikrintų sklandų ir efektyvų galios perdavimą, sumažinant energijos nuostolius keičiant kryptį.
Didelis tikslumas
Naudodami CNC šlifavimą ir šlifavimą, užtikriname, kad kiekvienas Mitre Gear rinkinys turėtų tobulą dantų profilį, kad veiktų tyliai.
Universalios konfigūracijos
Siūlome ir „Straight“ įstrižinius krumpliaračius, skirtus standartinėms reikmėms, ir spiralinius įstrižinius krumpliaračius, atitinkančius didelio{0}}greičio ir mažo{1}}triukšmo reikalavimus.
Tinkinimas
Nuo kiaurymės dydžio ir griovelių iki specifinio terminio apdorojimo – kiekvienas jūsų Mitr Gears aspektas gali būti pritaikytas jūsų mašinoms.
Gamyklos galimybės
Mūsų gamykla aprūpinta naujausia-su Mes ne tik kerpame dantis; kuruojame našumą.
| Įrangos vaizdas | Informacija apie įrangą | |
|
|
Įrangos pavadinimas | KPS30 Gear Hobbing Machine |
| Apdirbimo skersmuo | 3-300 mm | |
| Maksimalus apdirbamas modulis | 4 | |
| Įrankio ašies pakreipimo kampas | ±30 laipsnių | |
| Maksimalus įrankio suklio greitis | 2500 aps./min | |
| Maksimalus darbo stalo greitis | 1500 aps./min | |
| Įrangos vaizdas | Informacija apie įrangą | |
 |
Apdirbimo skersmuo | 3-300 mm |
| CNC sistema | NJ-i50H CNC sistema: 7 ašių valdymas, 4 ašių vienalaikė interpoliacija | |
| Veleno pavara | Kaitlentės velenas-Tiesioginė pavara per veleno servovariklį; Ruošinio velenas-Tiesioginė pavara naudojant įmontuotą -sukimo momento variklį. | |
| Apdorojimo galimybės | Galimybė apdirbti cilindrines pavaras, sliekines pavaras, žvaigždutes, dantytus sinchroninius diržų skriemulius, lanksčiuosius sruogelius, sraigtus ir panašius komponentus. | |
Išplėstinis CNC apdirbimas: naudojame kelių{0}}ašių CNC centrus, kad užtikrintume nepriekaištingą tvirtinimo atstumą ir mūsų įstrižinių krumpliaračių dantukų geometriją; Griežta patikra: kiekviena įstrižinių krumpliaračių partija yra kruopščiai tikrinama, įskaitant koordinačių matavimo mašinų (CMM) ataskaitas ir dantų paviršiaus šiurkštumo patikrinimus. karbonizavimas, azotavimas ir indukcinis grūdinimas, kad būtų pasiektas norimas HRC lygis.
Techniniai parametrai
Žemiau pateikiamos standartinės mūsų pritaikytų kampinių krumpliaračių specifikacijos. Atminkite, kad šiuos parametrus galime koreguoti pagal jūsų konkrečius brėžinius.
| Parametras |
Specifikacijos detalės |
| Pavaros tipas |
Tiesi kampinė pavara / spiralinė įstrižainė pavara |
| Medžiaga |
Plienas, nerūdijantis plienas, žalvaris, nailonas, POM |
| Modulis (m) |
0.1, 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0 |
| Slėgio kampas |
20 laipsnių (standartinis) arba pasirinktinis |
| Veleno kampas | 90 laipsnių |
| Pavaros santykis | 1:1 |
| Kietumas |
HRC 45-60 (po terminio apdorojimo) |
| Paviršiaus apdaila |
Šlifuotas, poliruotas arba padengtas |
Produktai Programos
Mūsų įstrižinės pavaros yra naudojamos įvairiose pramonės šakose, kur reikia keisti judėjimo kryptį:
DUK
Kl .: Kuo skiriasi kūginė pavara nuo kampinės pavaros?
A: Visos kampinės krumpliaračiai yra kūginės, bet ne visos kūginės krumpliaračiai yra kampinės krumpliaračiai. „Miter Gears“ santykis yra 1:1 ir tinklelis 90 laipsnių kampu. Standartinės kūginės pavaros gali turėti įvairius santykius (pvz., 2:1 arba 5:1).
Kl.: Ar galite gaminti Mitre Gears pagal mano 3D modelius?
A: Taip, „Sango Automation“ specializuojasi gamyboje pagal užsakymą. Galime dirbti su STEP, IGES arba DWG failais, kad pagamintume „Miter Gears“, atitinkančius jūsų tikslias specifikacijas.
Kl .: Kodėl „Miter Gears“ svarbus ISO 5 lygio tikslumas?
A: Didelis tikslumas sumažina triukšmą, vibraciją ir šilumos susidarymą. Robotikoje Level 5 Mitr Gears užtikrina didesnį padėties nustatymo tikslumą ir ilgesnę visos pavarų dėžės tarnavimo laiką.
Kl .: Ar pateikiate „Miter Gear“ rinkinius ar atskiras pavaras?
A: Mes primygtinai rekomenduojame įsigyti „Miter Gears“ suderintomis poromis. Kadangi jie sukurti taip, kad puikiai susirištų, skirtingų partijų krumpliaračių naudojimas gali padidinti susidėvėjimą ir triukšmą.
