Pasaulinėje pakavimo mašinų pramonėje tapome strateginiu pakavimo mašinų gamintojų partneriu tokiose šalyse kaip Turkija, Indonezija, Vietnamas, Indija ir Egiptas. Naudodami didelio tikslumo produktus, tokius kaip CAM rodyklės (standartinis ±30 lanko sekundžių / ±15 lanko sekundžių pasirinktinis) ir tuščiaviduriai sukamieji stalai (standartinis arba mažesnis nei 15 lanko sekundžių / 10 lanko sekundžių arba mažesnis pagal užsakymą), padedame klientams pasiekti įrangos našumo šuolius. Mūsų trijų -pakopų tikslumo sistema, skirta planetiniams reduktoriams (P2/P1/P0) ir tuščiavidurio veleno servopavaroms (standartinė arba mažesnė nei 10 lanko sekundžių / pagal užsakymą mažesnė ar lygi 5 lanko sekundėms) atitinka įvairius poreikius. Naudodami visapusiškas pavarų gamybos, CNC apdirbimo ir liejimo procesų grandines bei pažangią įrangą, teikiame paramą pasaulinei pakavimo mašinų pramonei – nuo komponentų iki užbaigtų sprendimų.
Kas yra tuščiavidurio veleno servopavaros?

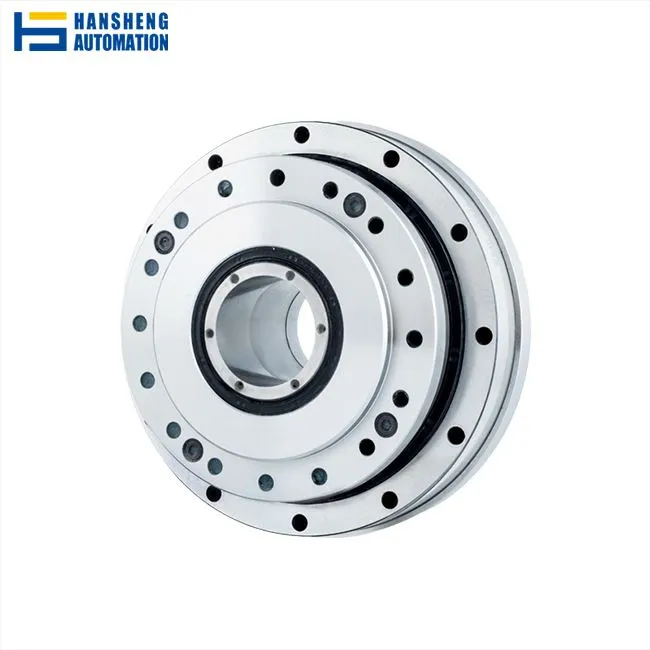

SHD-03 Tuščiaviduris velenas dėl lanksčios pavaros, servopavaros turi itin ploną, tuščiavidurę, apverstą konstrukciją, leidžiančią visam įrenginiui pasiekti gana siaurą konstrukcijos ribą. Puikiai tinka tais atvejais, kai montavimo vieta yra ribota ir laikomasi tikslių greičio reduktoriaus storio specifikacijų.
Kokios šio gaminio savybės?
Tuščiavidurio veleno dizainas
Tuščiavidurių velenų servopavarų tuščiavidurės formos palengvina kabelių, vamzdžių ir kt. praėjimą per jų centrą, taip supaprastinant mechaninę konstrukciją ir sumažinant bendrą įrangos svorį.
Didelis sukimo momento tankis
Sukurtas efektyviai ir optimaliai variklio bei reduktoriaus architektūrai, kad būtų užtikrintas didesnis sukimo momentas esant mažesniam tūriui, tinkamas naudoti ribotoje erdvėje-, kai reikalingas didelis sukimo momentas.
Pritaikomas
Pritaikius jį taip, kad jis atitiktų įvairius aplinkos poreikius, -pvz., atsparus dulkėms, vandeniui, atsparus korozijai-ir kt., leidžia užtikrinti patikimą veikimą daugeliu sudėtingų sąlygų.
Modelis ir parametrai
| SHD Specialus sąnariams |
Racionas | Vardinis sukimo momentas Įėjimas 2000 aps./min. (Nm) |
Didžiausias leistinas sukimo momentas Pradėjus sustoti (Nm) |
Maksimali vidutinė vertė Pakrovimo sukimo momentas (Nm) |
Momentinis leistinas maksimalus sukimo momentas (Nm) | Didžiausia leistina įvestis Greitis (r/min) |
Leidžiamas vidurkis Įvesties greitis (r/min) |
| SHD-03-xxx | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 |
| 50 | 0.13 | 0.24 | 0.16 | 0.5 | |||
| 80 | 0.16 | 0.34 | 0.28 | 0.6 | |||
| SHD-05-xxx | 30 | 0.3 | 0.6 | 0.45 | 1.1 | 10000 | 6500 |
| 50 | 0.44 | 1.1 | 0.6 | 2 | |||
| 80 | 0.72 | 1.5 | 1 | 2.8 | |||
| 100 | 0.8 | 1.65 | 1.2 | 3.2 | |||
| SHD-08-xxx | 30 | 1 | 2.1 | 1.65 | 3.95 | 8500 | 3500 |
| 50 | 1.95 | 3.95 | 2.75 | 7.95 | |||
| 80 | 2.5 | 4.8 | 3.5 | 9 | |||
| 100 | 2.85 | 5.5 | 3.95 | 10.8 | |||
| SHD-11-xxx | 30 | 2.64 | 5.5 | 4 | 10.2 | 8500 | 3500 |
| 50 | 4.2 | 10 | 6.6 | 20 | |||
| 80 | 5 | 10.5 | 8.6 | 24 | |||
| 100 | 6 | 13.2 | 10.5 | 30 |
Ispanijos klientų pasirinkimo istorija
Klientas ispanas, žiūrėjęs mūsų vaizdo įrašą per Youtube, atėjo į mūsų pardavimų komandą padėti ir paklausė, ką apie tai žinoti„Strin Wave Gears“.ir kokie tuščiavidurių velenų servopavarų modeliai naudojami vaizdo turinyje. Toliau bendraudami su užsakovu gavome užsakovo pritaikymo reikalavimus, klientui reikia surinkti nedidelę robotinę ranką, sujungtą su mašininiu matymu, kad būtų galima lituoti gamybines dalis, nes suvirinimo plotas yra palyginti mažas, todėl reikalingas didelio tikslumo harmoninis reduktorius. Kliento techniniai reikalavimai yra šie:
|
Ašinis ir radialinis tarpas (svyravimas) |
6~8 μm |
|
Leidžiamas statinis momentas |
5-15 Nm |
|
Momentinis standumas |
0,2–0,5 Kgfm/lankas min |
|
Nominali dinaminė apkrova |
150N |
|
Statinės apkrovos įvertinimas |
300N |
|
Lenktynių tako kietumas |
HRC 61–66 |
Atlikus išsamų inžinierių įvertinimą, buvo nuspręsta leisti klientui naudoti SHD-03 serijos mini harmoninę pavarą, kurios redukcijos koeficientas yra 80, kuri gali atitikti kliento tikslumo reikalavimus ir priversti roboto ranką atlikti nedidelį darbą, kad sumažintų bendrą apkrovą, o taip pat suvirinimo degiklį tiksliai nustatyti suvirinimo tašką.
Kur naudojamos tuščiavidurio veleno servopavaros?
01
Pramoniniai robotai
Tuščiavidurio veleno servopavaros yra robotikos srityje kaip jungties dalis su centrine anga, kuri gali būti naudojama sriegimui arba roboto rankos vidinių laidų supaprastinimui.
02
Pakavimo mašinos
Didelės spartos{0}}pakavimo įrangoje naudojamas paėmimo-ir-rinkimo mechanizmas, kuris maitina pakavimo mašinas, be to, tiksliai kontroliuoja pakavimo medžiagų padėtį ir įtempimą.
03
Surinkimas ir gamyba
Automatizuotos surinkimo linijos naudojamos robotų rankoms arba sukimosi ir padėties nustatymo įrangai valdyti, taip padidinant surinkimo tikslumą ir efektyvumą.
04
Specialus mechaninis dizainas
Tuščiavidurio veleno servopavaros suteikia didžiulį dizaino pritaikomumą neįprastoms mechaninėms sistemoms, kur maitinimo ir perdavimo linijos turi būti paslėptos mašinos viduje.
DUK
Kl.: Kodėl SHD{1}}03 gali būti tinkamas mažo masto robotizuotoms ginklams su tikslumo reikalavimais?
A. Mažas ašinis / radialinis tarpas ir didelis SHD{2}}03 sukimo momento tankis padeda tiksliai išdėstyti mažose vietose. Atliekant tokius darbus kaip mikrosuvirinimas, jo 80 sumažinimo koeficientas kartu su bėgių kelio kietumu (HRC 61–66 garantuoja tikslumą ir stabilumą.
Kl.: Kokį poveikį turi SHD-03 didelio momento standumas (0,2–0,5 kgfm/min. lanko)?
A: Didelis momentinis standumas sumažina deformaciją veikiant apkrovai, o tai būtina taikant programas, kurioms reikalingas pastovus tikslumas, įskaitant robotizuotas sistemas, valdomas mašininio matymo tikslaus litavimo metu.
Kl.: Kokiais specialiais tikslais reguliuojamas mažinimo koeficientas gali būti aktualus?
Ats.: Nuo didelės-greičių pakavimo sistemų iki itin-tikslių padėties nustatymo sistemų, konfigūruojamas mažinimo koeficientas-, apimantis įprastą 80:1, leidžia klientams pritaikyti pavaros greitį ir sukimo momentą pagal konkrečius poreikius.
Kl.: Kaip SHD-03 skiriasi nuo tradicinių servopavarų naudojant paslėptus laidus?
A: Ypač robotų rankose, kur švarus dizainas ir nedideli trukdžiai yra labai svarbūs, jo tuščiavidurio veleno forma supaprastina vidinius laidus, todėl sumažėja sąrankos sudėtingumas ir padidėja bendras sistemos patikimumas.
Kl.: Kaip mažytės robotizuotos sistemos galėtų turėti naudos iš didelio ašinio ir radialinio pavaros tarpo tikslumo?
A: SHD-03, kurio prošvaisa yra tik 6–8 μm, užtikrina patikimą veikimą atliekant darbus, reikalaujančius labai mažų judesių, įskaitant tikslų litavimą ar optines patikras, nes leidžia tiksliai išlygiuoti ir valdyti judesius.
Kl.: kuo SHD{1}}03 gali būti naudinga kelių ašių pramoninėms sistemoms?
A: Kuklus svoris ir mažas SHD{1}}03 dydis padeda sumažinti bendrą kelių ašių konfigūracijų svorį, taip padidindamas sistemos judrumą ir efektyvumą, kartu išsaugant visų ašių tikslumą.
